Hier entsteht die Dokumentation vom Bau eines 2m Repeaters.

Systemübersicht

Das D-Star System besteht aus folgenden Komponenten:

  • D-Star-fähiges Funkgerät
  • D-Star Repeater
  • Reflector

Repeater

Bestandteile eines Repeaters:

  • Antenne
    Für gleichzeitiges RX und TX wird eine zweite Antenne oder ein Duplexer benötigt
  • HF / Transceiver.
    Muss den „9600“ Modus für Datenfunk aufweisen
    Für gleichzeitiges RX und TX wird ein zweiter Transceiver benötigt
  • Pegelanpassung, Spezialanfertigung
    Primär um den Hub vom FM-Signal einzustellen. Sind meistens auch mit Filtern bestückt.
  • Modem
    MMDVM. (MultiMode Digital Voice Modem)
    Umwandlung der Analog- in Digitalsignale und retour.
  • Verwaltung, Verbindung zu Internet.
    PC oder ähnlich.
    Anweisungen vom Benutzer umsetzen (Verbinden, Trennen, Info, etc.). Verbindung mit dem Internet herstellen (Reflektor, anderer Repeater). Bietet üblicherweise eine Statusseite welche übers Internet abrufbar ist.

Mögliche Komponenten und ihre Funktionen:

GerätHFPegelanpassungModemVerwaltung
MMDVM von F5UIIX
Arduino DueX
MMDVM_HS_Dual_Hat XXX
ZUM Radio-MMDVM for Pi v0.9XX
Raspberry Pi3 Model B+X
Yaesu FT-7100X

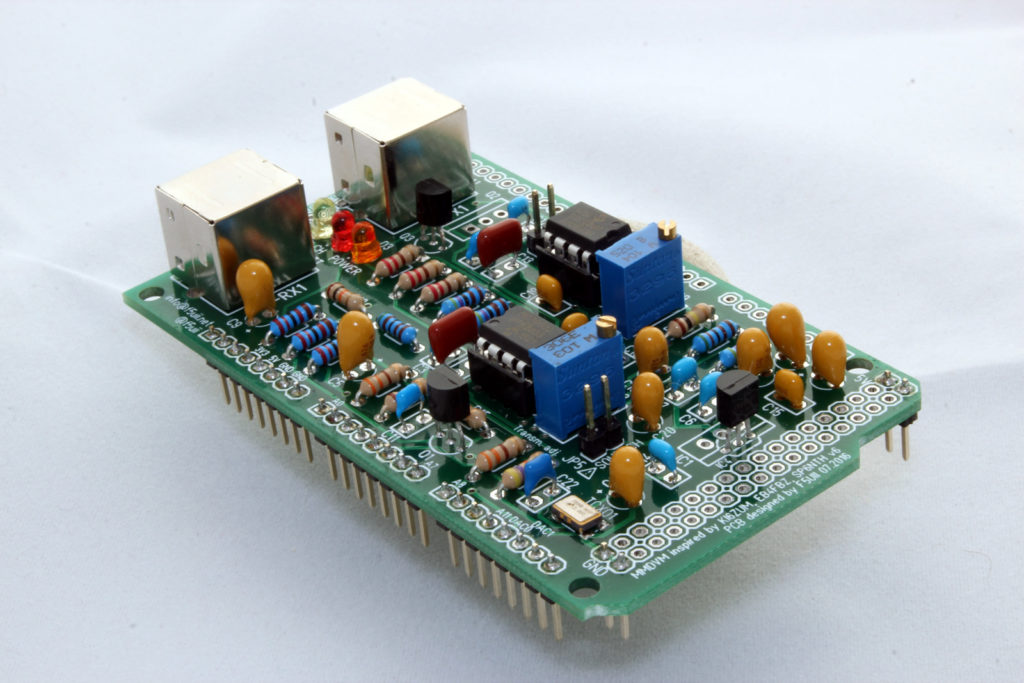

Pegelanpassung und Filter MMDVM F5UII licensee CC by-nc-sa
Arduino Due
HF (RX+TX) und Modem: MMDVM Dual Hat

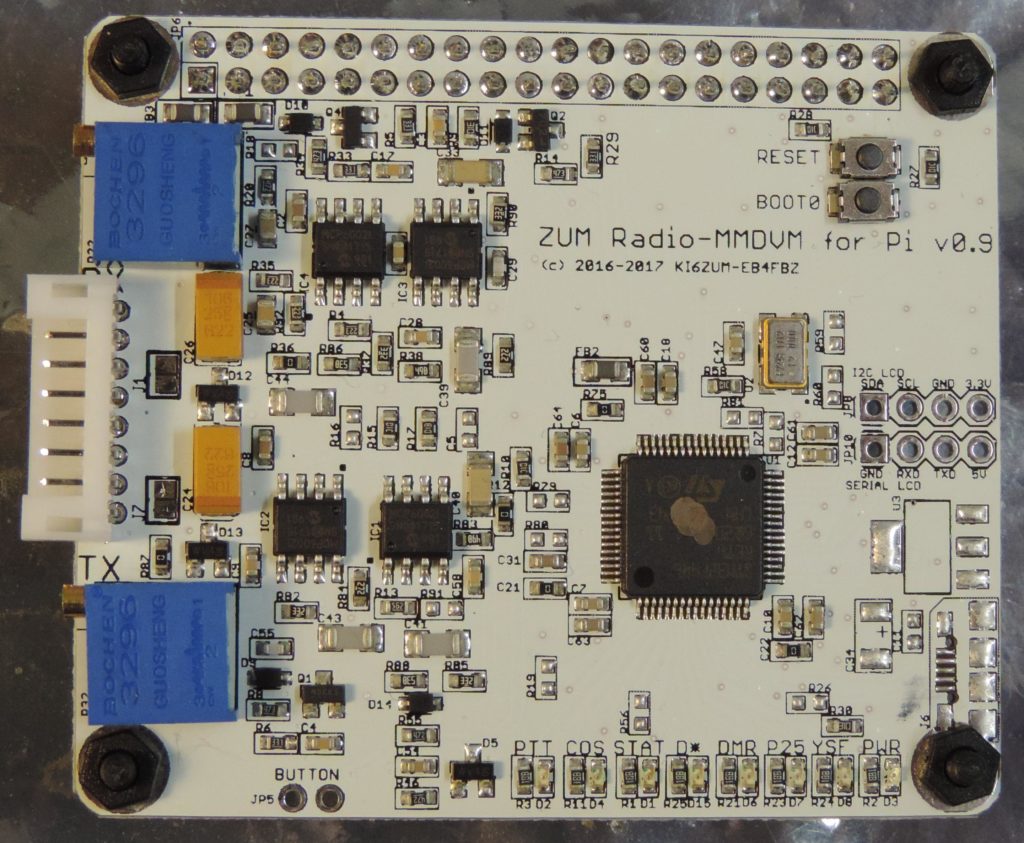

ZUM Radio-MMDVM for Pi v0.9
Raspberry Pi3 Model B+

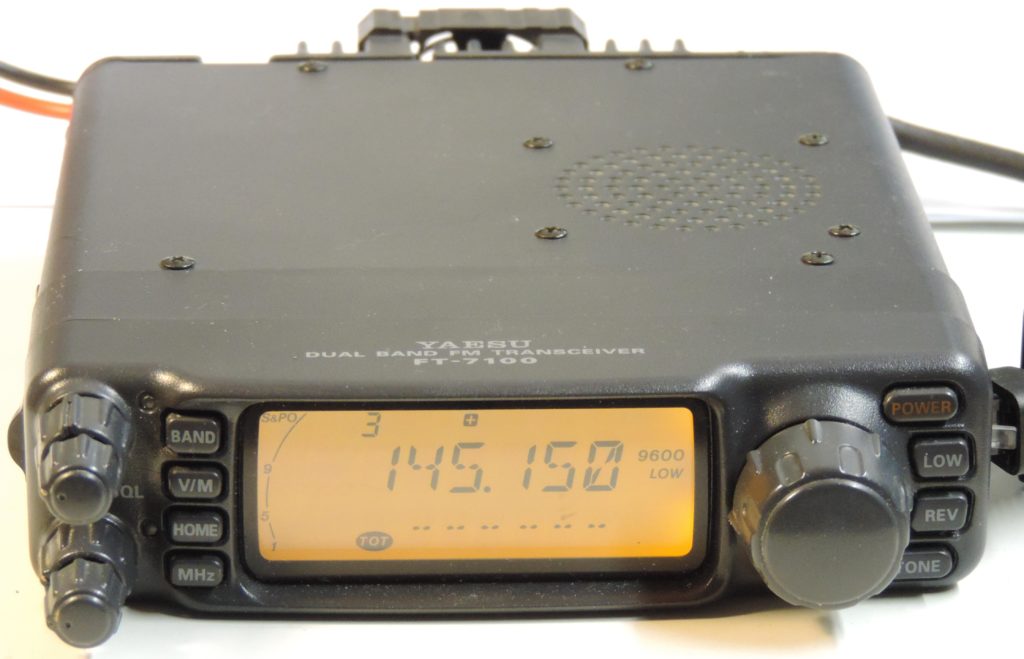

Yaesu FT-7100
