Gehäuse

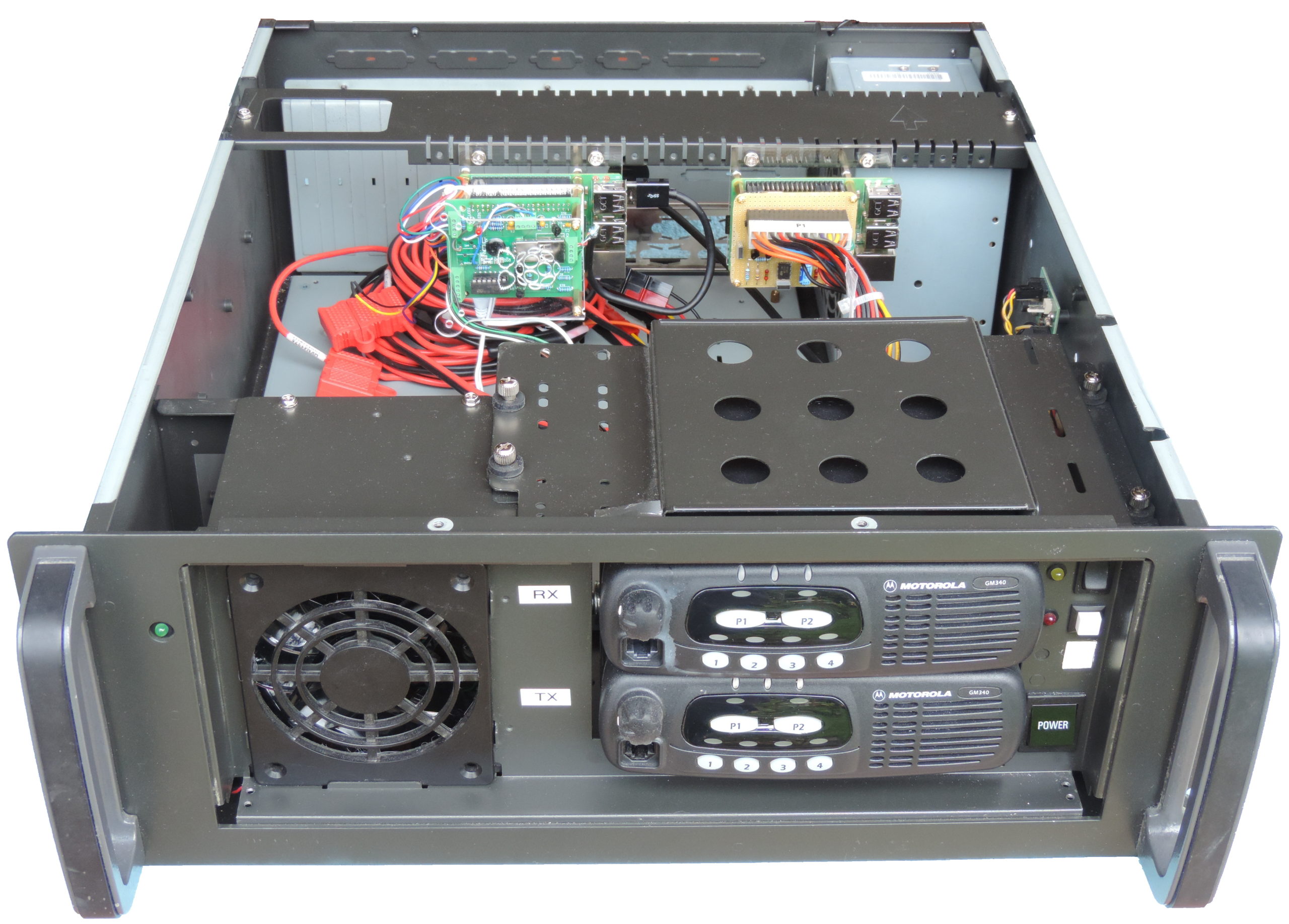

Vorne

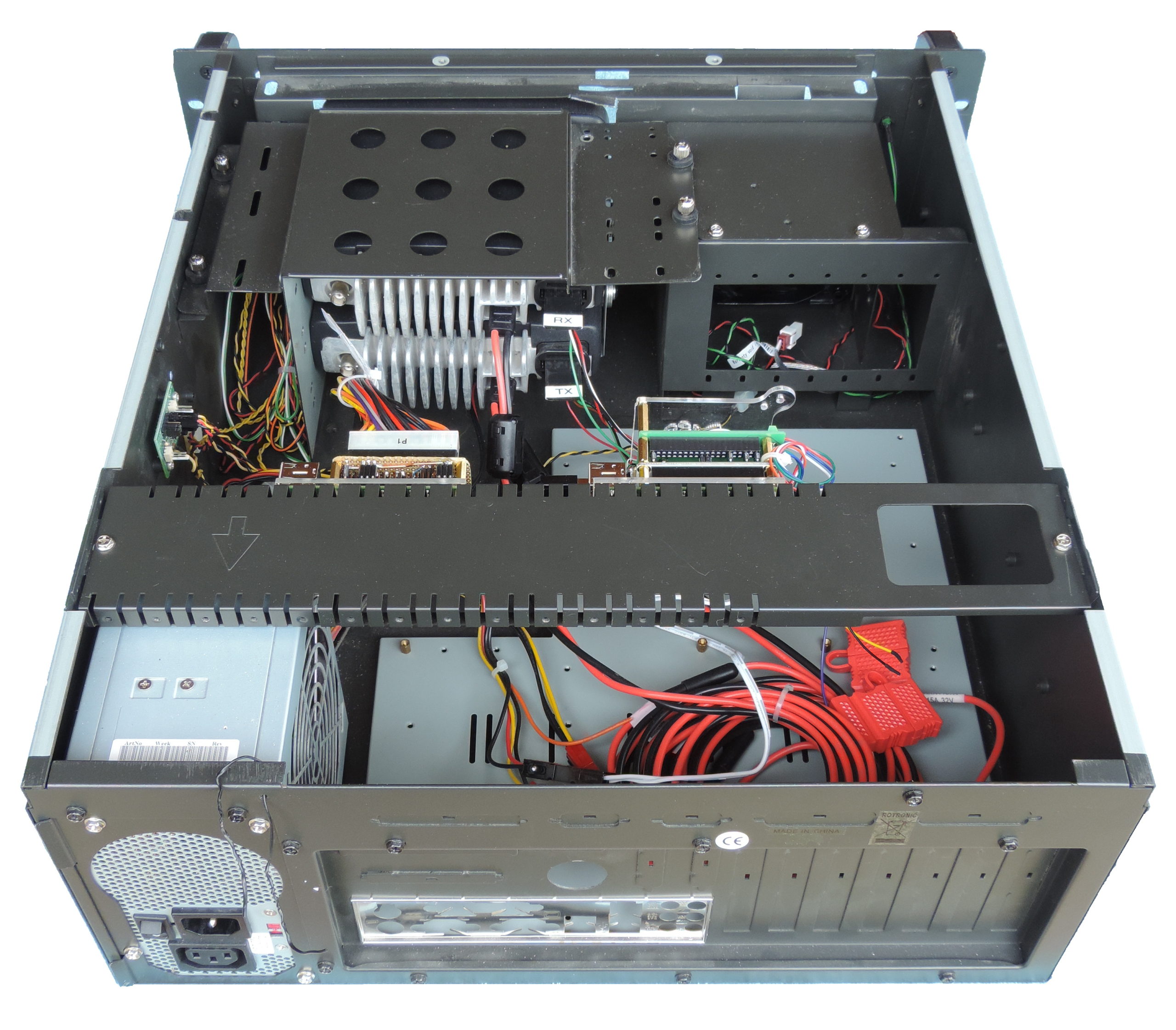

Hinten

Speisung

Alle Komponenten vom Relais werden durch ein normales PC-Netzteil gespeist.

12 V: Funkgeräte

5 V: Raspberry Pi

5 V StandBy: Überwachung

Raspberry Pi für Relais

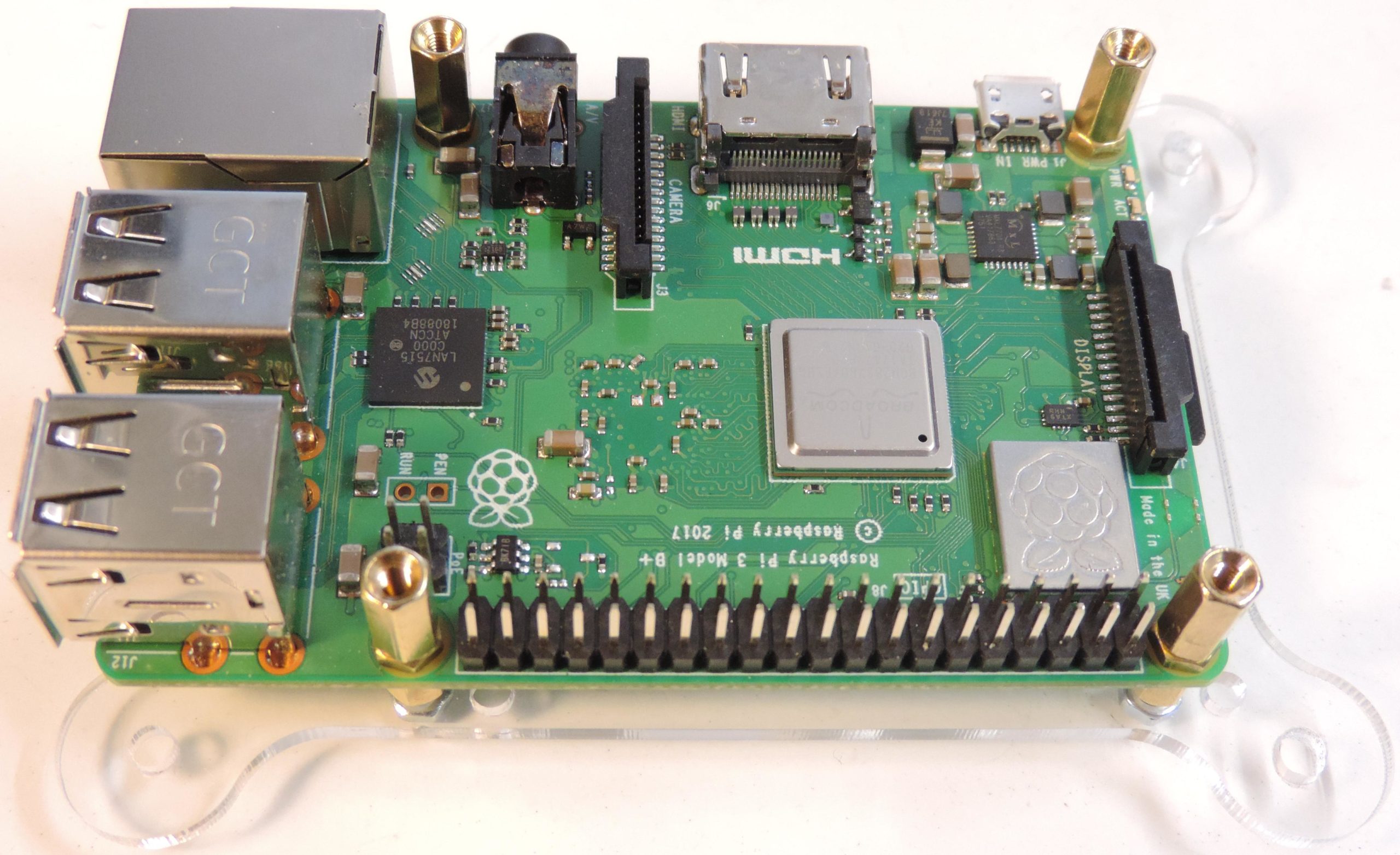

Raspberry Pi 3B+ mit Gehäuseboden aus transparentem Kunststoff

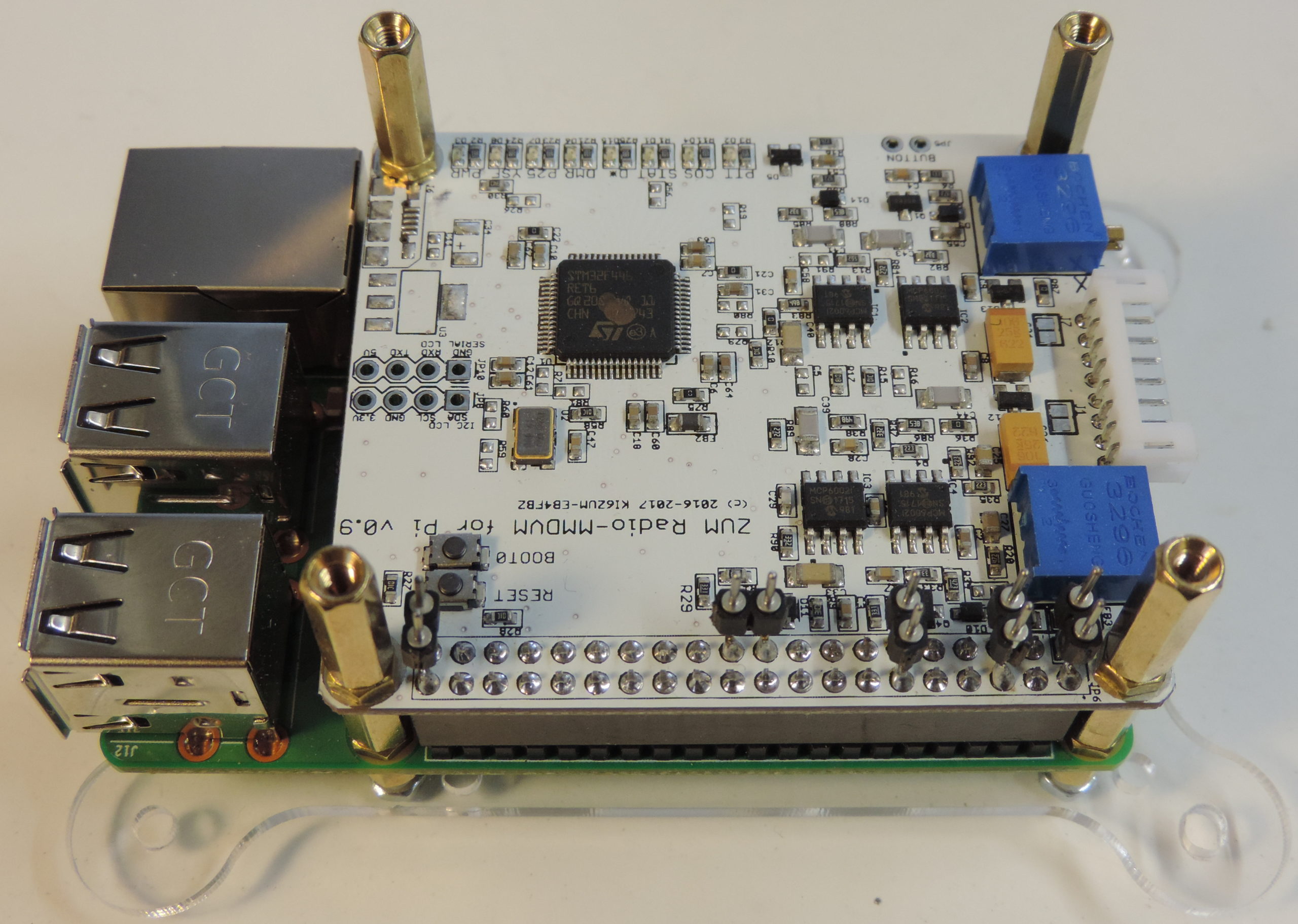

Mit D-Star Modem

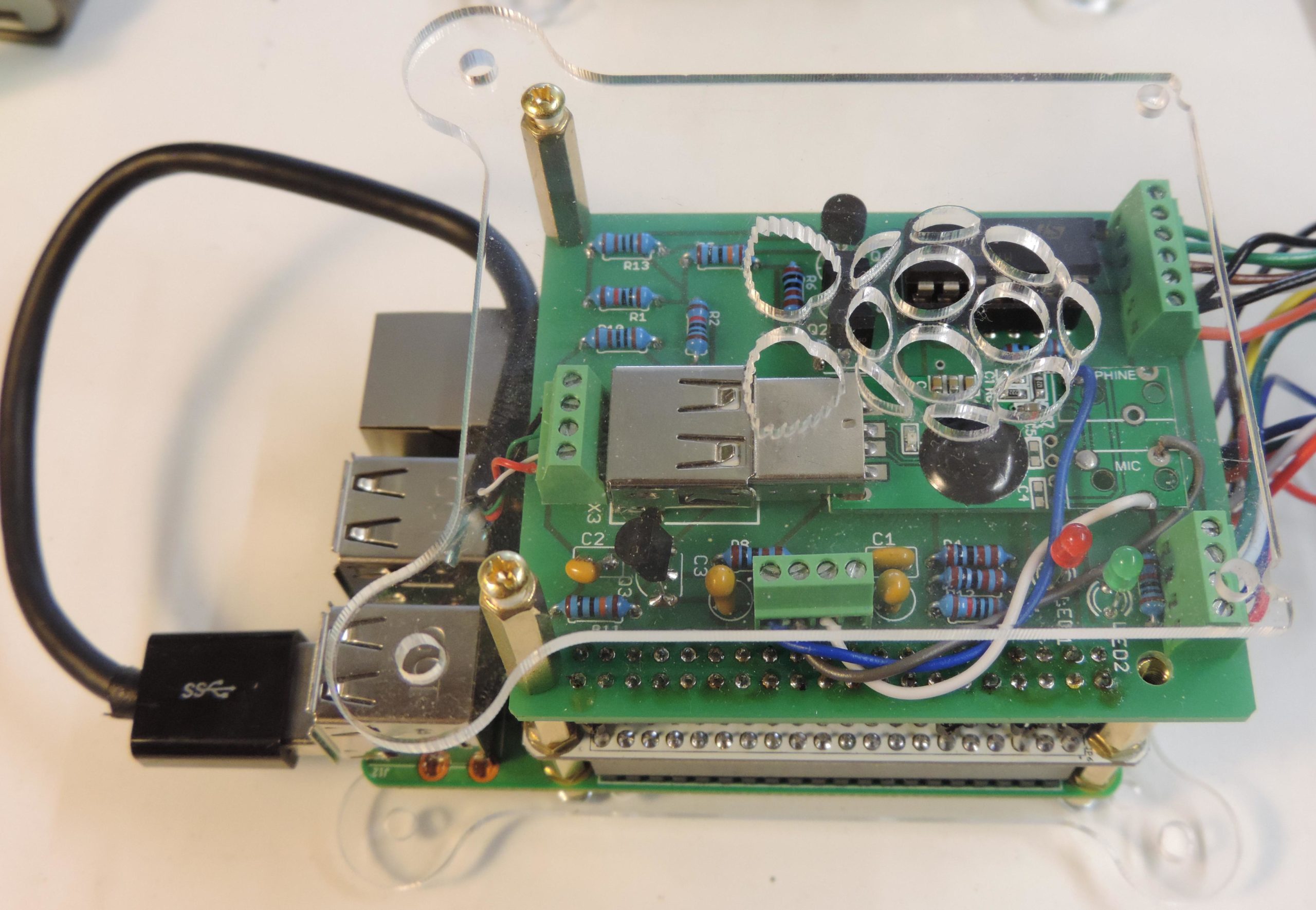

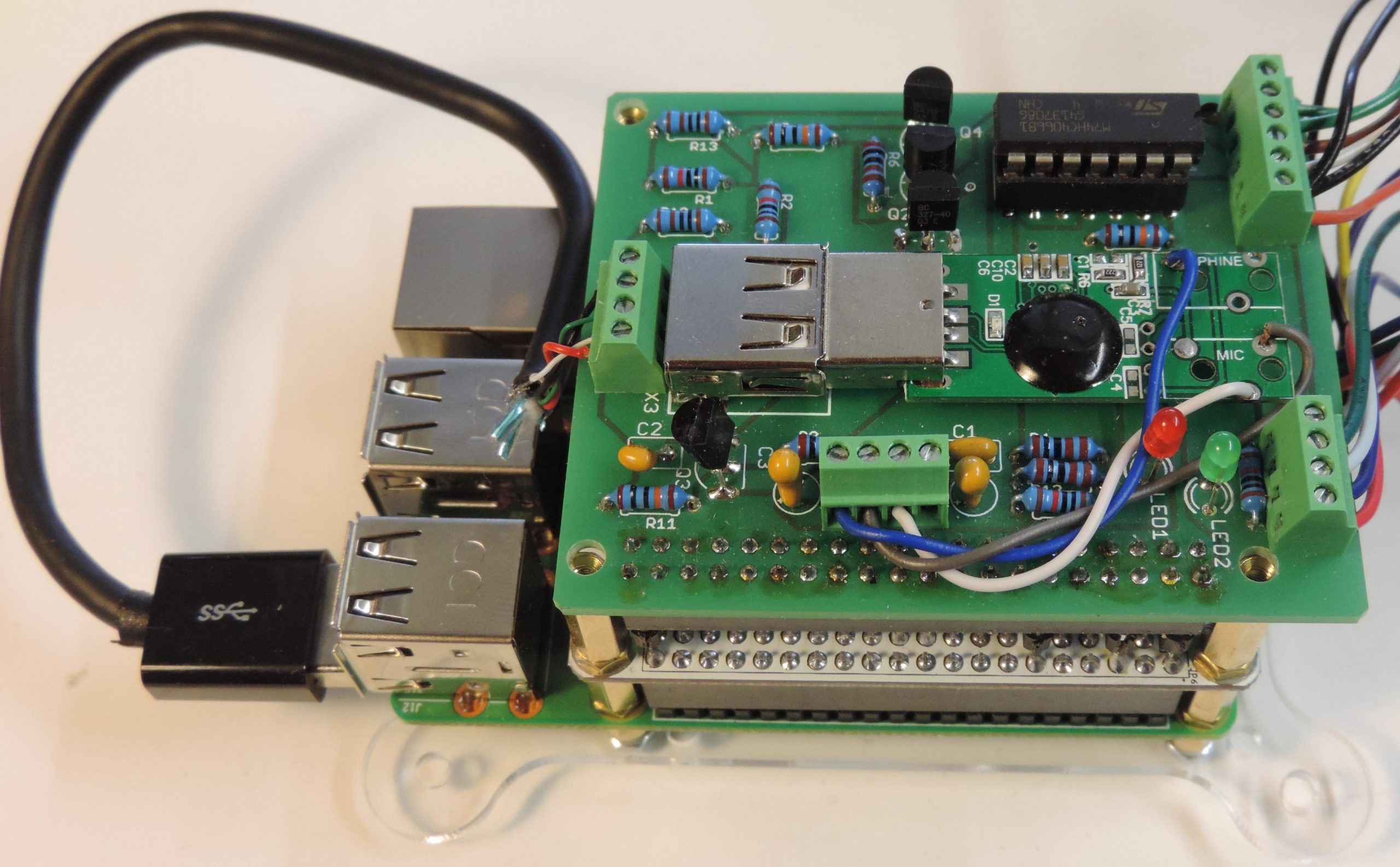

Mit Audioumschaltung und Soundkarte
Mit Gehäusedeckel aus transparentem Kunststoff

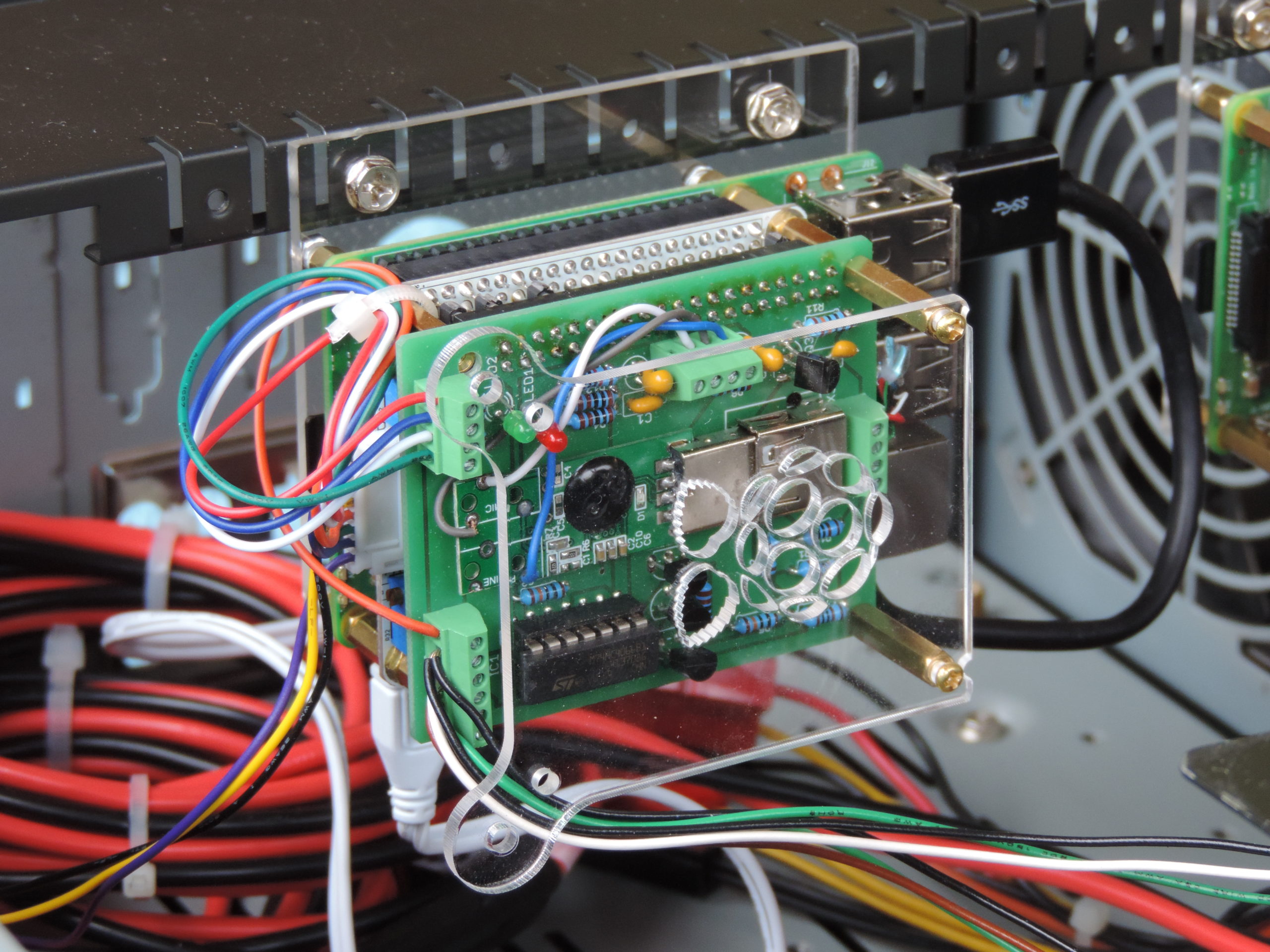

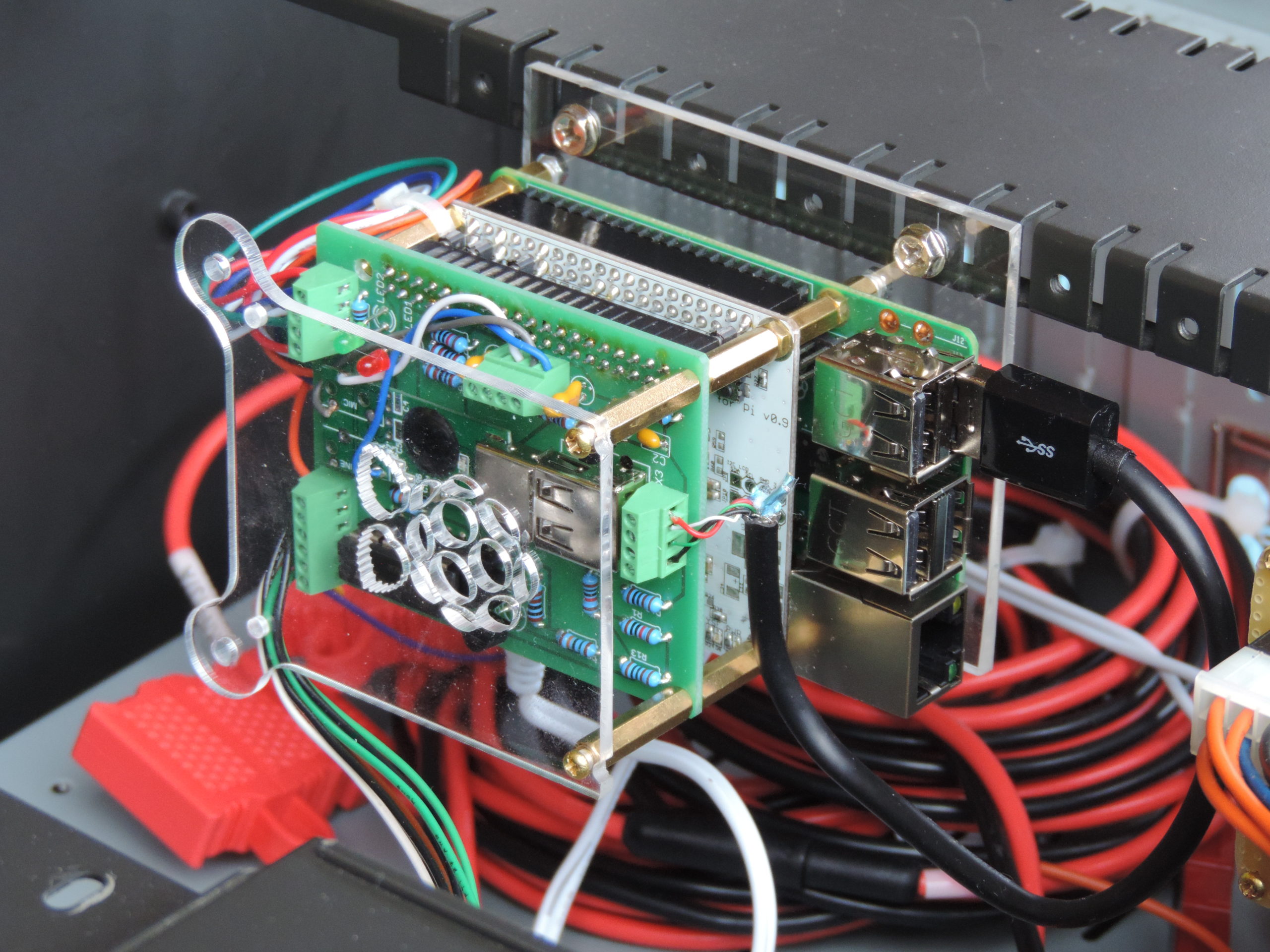

Montiert im Gehäuse. Der Gehäuseboden musste aus mechanischen Gründen ersetzt werden
Montiert im Gehäuse

Überwachung

Die Überwachungsschaltung schaltet das Netzteil alle 2 Minuten für 20 Sekunden aus.

Ausser wenn die Schaltung vor dem Ablauf der 2 Minuten zurückgesetzt wird.

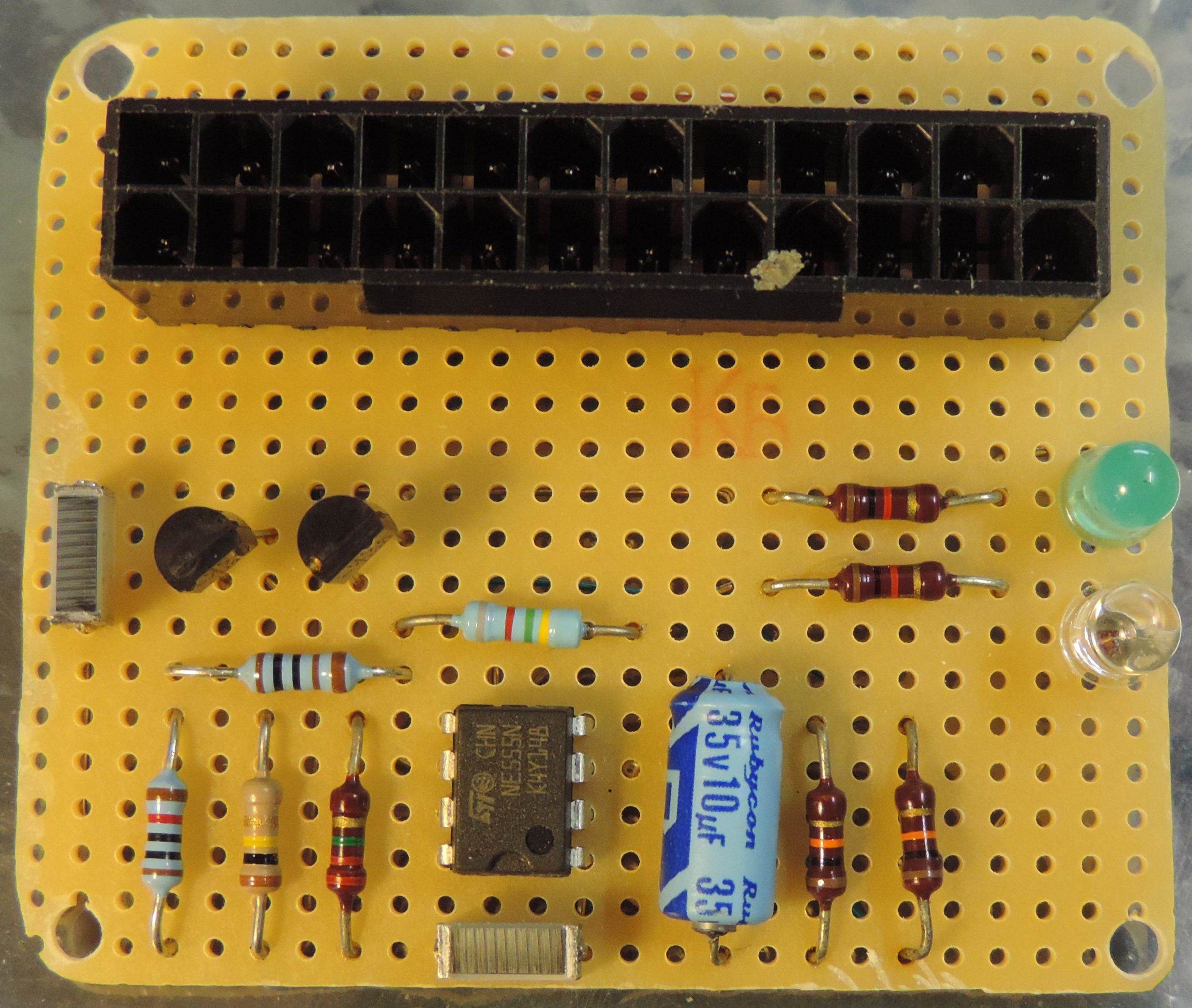

Überwachung Bestückungsseite

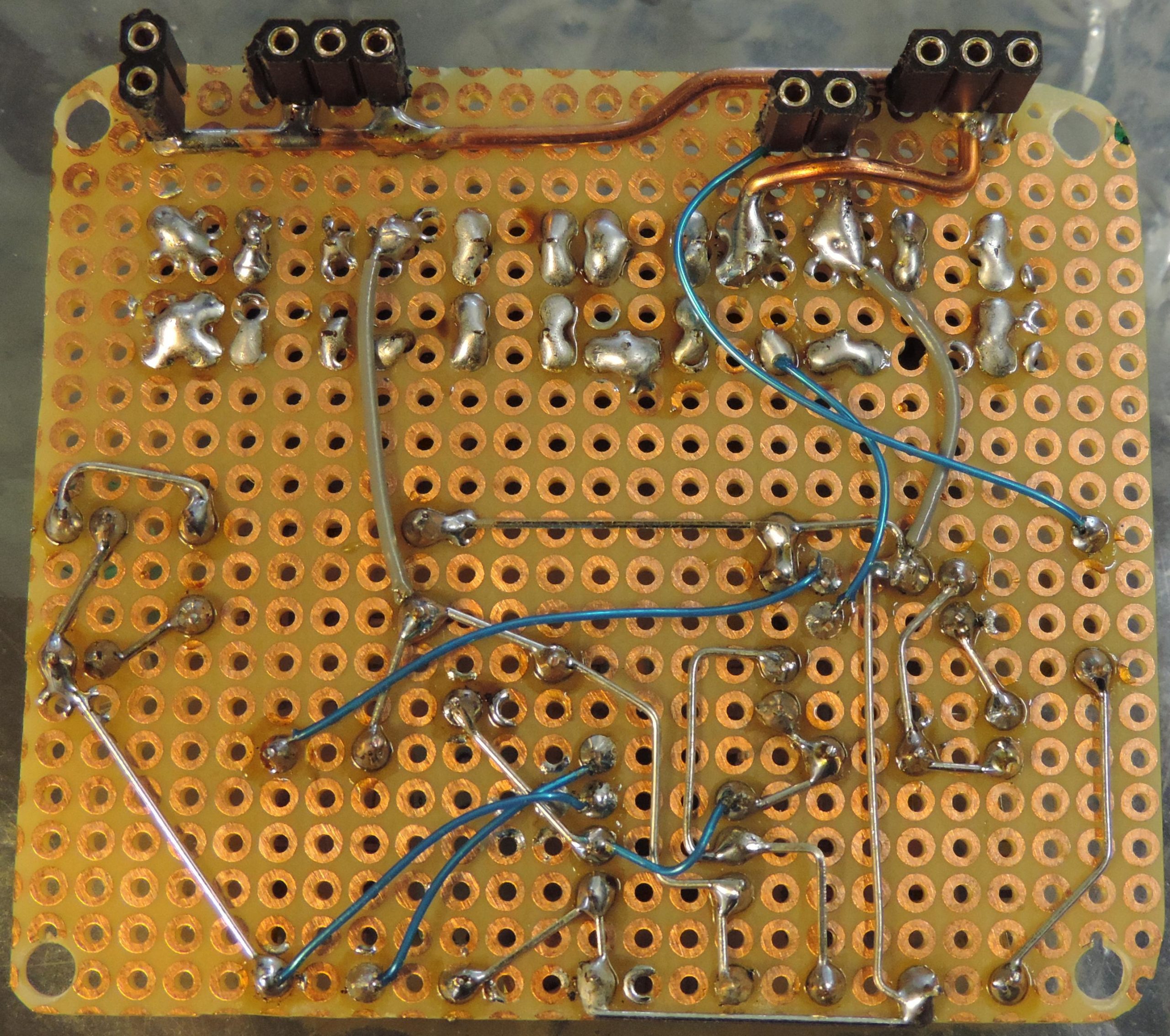

Überwachung Kupferseite

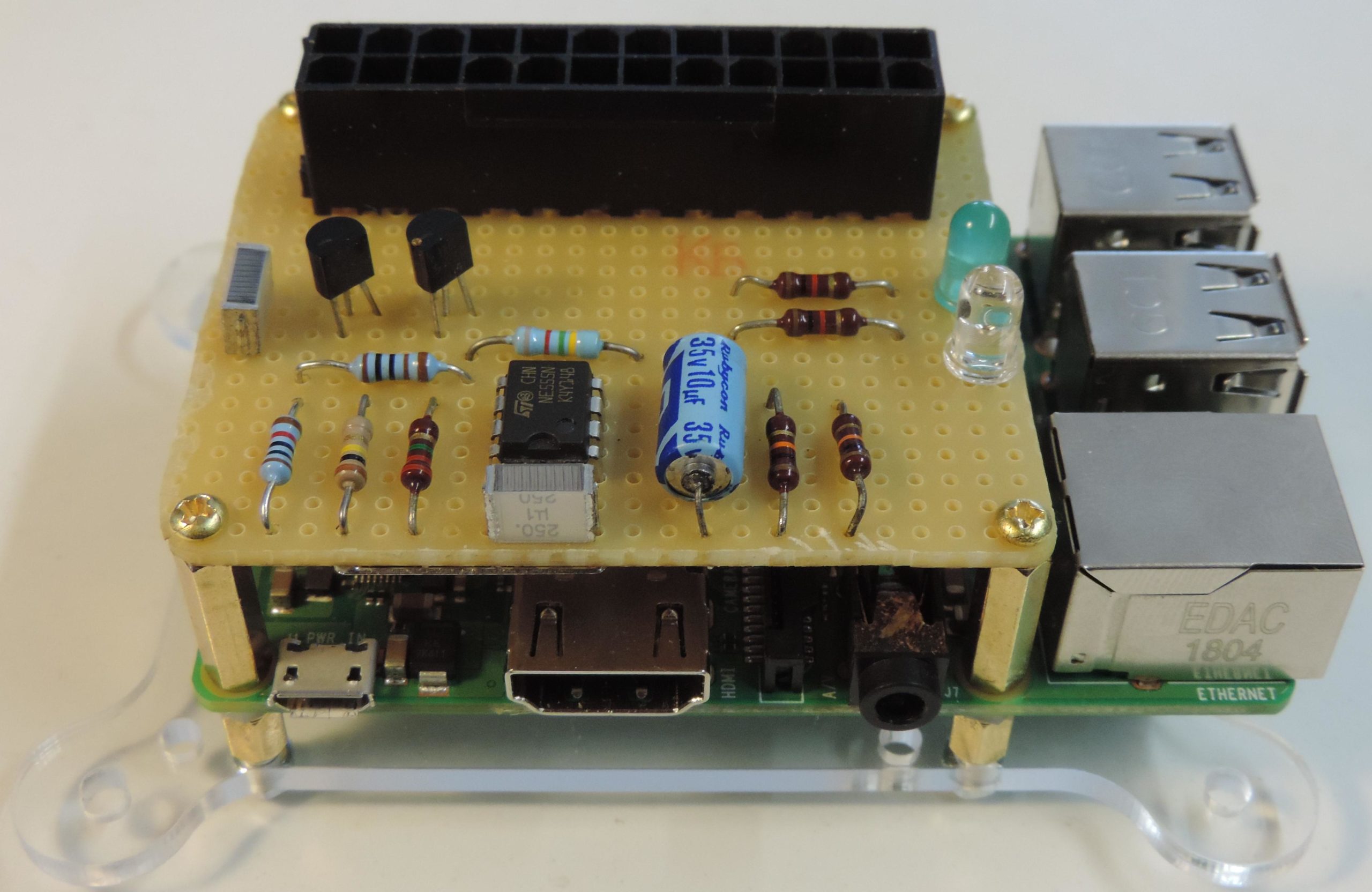

Überwachung Montiert auf Raspberry Pi

Schema

Watchdog.schHerunterladen

Layout

Watchdog.pcbHerunterladen

Benötigter Code um die Überwachung zurückzusetzen

blink.py:

#!/usr/bin/python -u
from gpiozero import LED
from time import sleep
led = LED(17)
while True:
     led.on()
     sleep(1)
     led.off()
     sleep(1)
